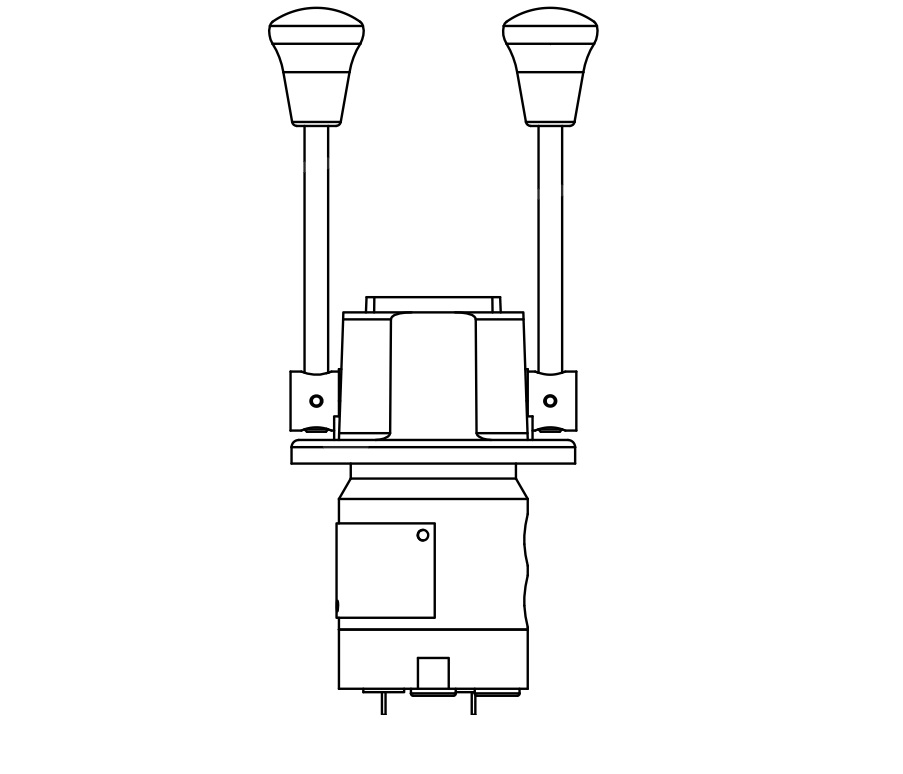

Назначение:
Дистанционное управление регулируемыми насосами, гидромоторами, золотниками распределителей и другими гидроаппаратами.
Особенности конструкции:
В блоке 221ВНМ применены новые принципы распределения жидкости и регулирования давления и потока, в сравнении с блокомуправления 101BH. Корпус имеет кольцевые каналы подвода и слива постоянного сечения по длине распределения двухпарных отверстий золотника. Два парных отверстия золотника предназначены для обеспечения жесткости перемычки междуканалами подвода и слива.
Корпус блока из высокопрочного чугуна является одновременно направляющей для золотников. Применен более простой ижесткий золотник с увеличенной длиной направляющей, что благоприятно для срока службы и центрирования золотника. Этопозволило достичь стабильной работы блока управления с давлением на входе до 100 кгс/см2.
Блок 221ВНМ обеспечивает более точное управление механизмами благодаря увеличенной точности пропорциональногорегулирования выходного сигнала (давления, потока) – ±0,5% вместо ±2,5% у блоков 101BH.
Блок типа 221ВНМ унифицирован по присоединительным размерам с блоком 101BH, но имеет меньшее в 1,5 раза сопротивление рабочих отводов в слив за счет увеличения сечения отводящих каналов и проходных сечений в золотнике, чтопозволяет расширить области применения блока управления.
Имеется возможность устанавливать блоки типа 221ВНМ на плиту, стыковать к блоку плиты с различно расположеннымирабочими каналами, а также блоки клапанов «ИЛИ» с различной логикой и возможность применять блок без плиты или сустановкой на плиту собственного изготовления.

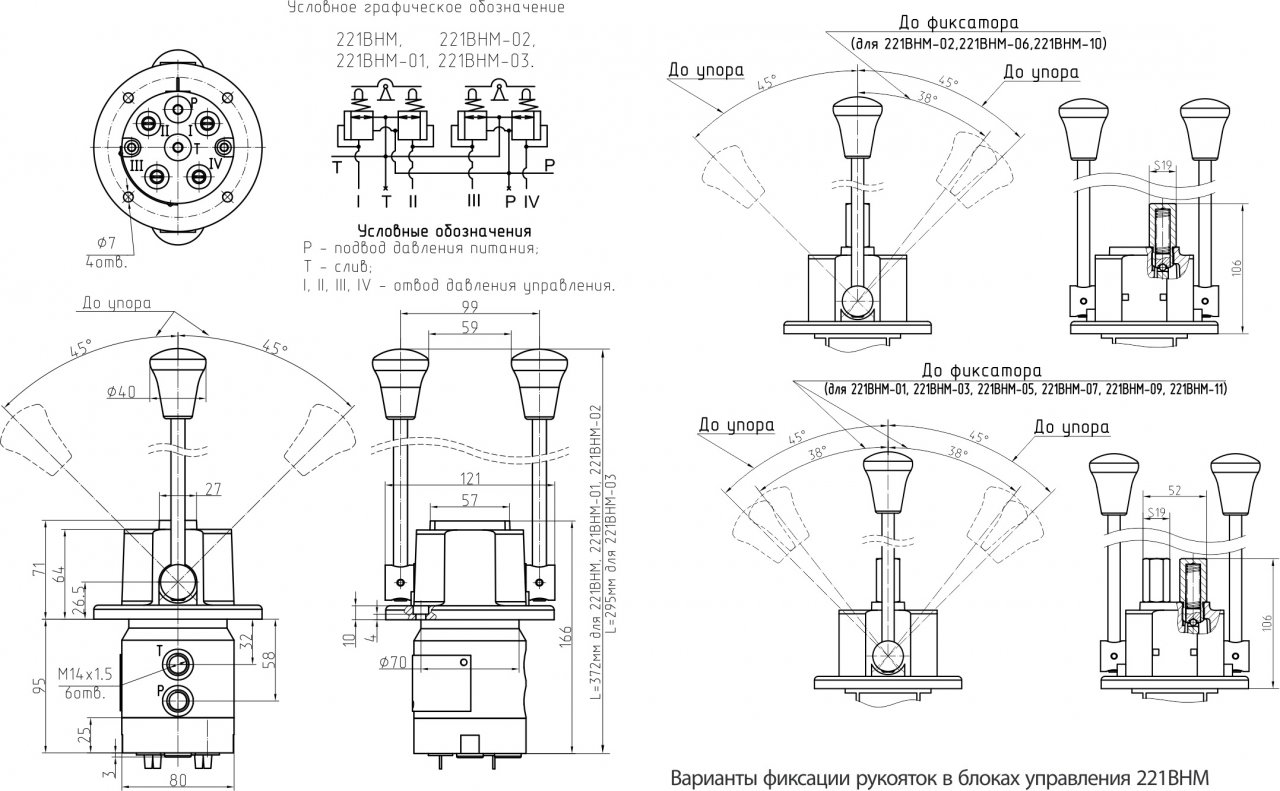

Технические характеристики:
Параметр | 221ВНМ |
Давление на входе, МПа
|
3 |
Давление на выходе, МПа
|
0,5±0,15 |
Максимальное давление на сливе, Мпа | 0,3 |
Гистерезис, МПа не более | 0,01 |
Внутренняя герметичность (утечки при номинальном давлении), см3/мин, не более:
|
20 |
Усилие на конце рукоятки, Н (кгс)
|
13 |
Масса, кг | 3,5 |
